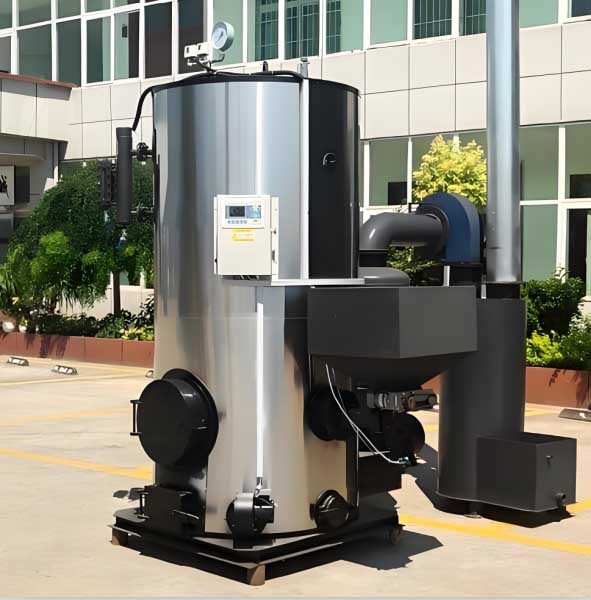

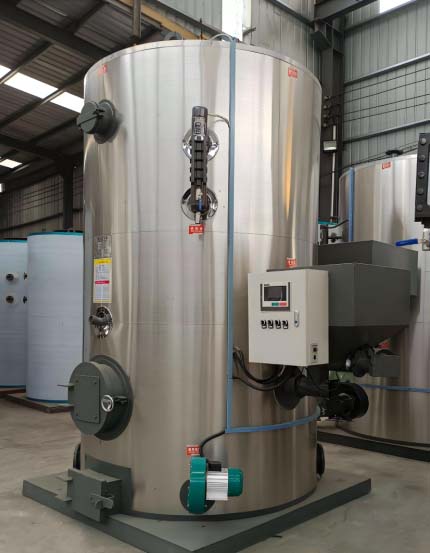

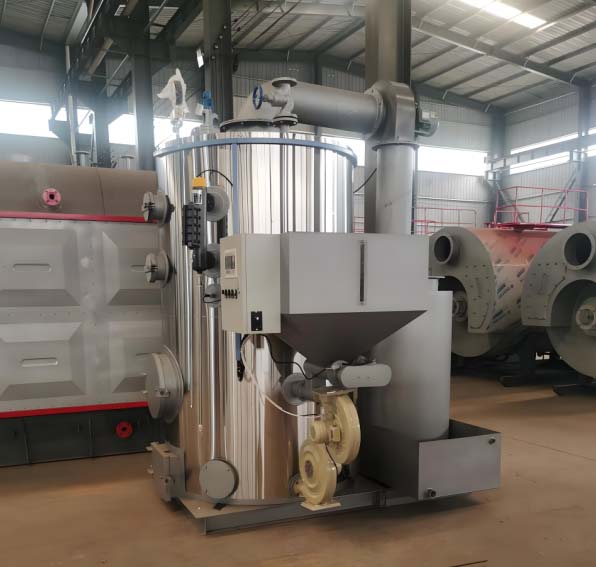

LSH立式生物质蒸汽锅炉

LSH立式生物质蒸汽锅炉产品介绍

产品型号：LSH系列
产品类型：立式多横水管生物质/燃煤蒸汽锅炉
适用燃料：生物质燃料（如颗粒、木块、秸秆）或二类烟煤
核心优势：高效节能、结构紧凑、一炉多用、操作便捷

一、产品结构与技术特点

1. 锅炉本体组成

• 受压部件：由U型圈、锅筒、封头、炉胆、炉胆封头、横水管、冲天管、对流管束等组成。

• 检修设计：锅壳封头上设有人孔，便于锅炉检修和清洗。

• 炉排布置：锅炉炉排搁置在炉胆内U形下脚的上部，火焰直接冲刷炉胆和弯水管。

2. 立式弯水管结构

• 辐射受热面积增加：炉胆内装有内弯水管，增加了辐射受热面积，提高了热效率。

• 水冷程度大：由于炉胆水冷程度较大，炉温相应降低，因此适于烧生物质燃料或煤。

3. 双层炉排燃烧室

• 燃烧技术：采用传统的燃烧技术，煤从炉门投入在炉排上燃烧，烟气在炉胆内经横水管交错冲刷。

• 二次燃烧：含在烟气中的细小碳黑及灰尘被多层管束切割落在炉排上重新经过二次燃烧，提高了燃烧效率。

4. 烟气流程优化

• 三回流程：多排横水管错列布置，烟气纵向冲刷且形成三回流程，传热效果更佳。

• 环向对流传热：弯水管环绕布置，烟气环向对流传热，使得受热面积得到更大的传热系数。

• 冲天管结构：烟风阻力小，合理的炉膛空间，燃烧工况好。

5. 安全可靠设计

• U形圈结构：采用锁口焊接，内外都采用椭圆封头结构，受力好，强度高，使用更安全可靠。




二、工作原理

• 蒸发受热面：本体部份有锅筒、炉胆横水管、水冷炉排管等构成完整的蒸发受热面。

• 燃烧过程：燃料在炉排上燃烧，烟气在炉胆内经横水管交错冲刷，细小碳黑及灰尘被多层管束切割落在炉排上重新经过二次燃烧。

• 蒸汽品质：有足够的蒸汽空间，可得到好品质的蒸汽，无需再增设汽水分离装置。

三、性能特点

1. 高效节能

• 与旧式立式锅炉比较，受热面积大，升温升压快，耗燃料少、热效率高，可节约燃料25-30%。

2. 一炉多用

• 生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等，满足用户多样化需求。

3. 自然通风，无噪音

• 采用自然通风，不需要鼓风机和引风机，运行过程中无噪音，适合对噪音有要求的场所。

4. 结构紧凑，操作便捷

• 结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。

5. 安全可靠

• 压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转，确保锅炉运行安全。

四、技术参数（示例）

五、应用场景

• 餐饮服务：食堂蒸饭、餐具消毒等。

• 洗浴服务：浴池加热、桑拿房供热等。

• 工业生产：小型生产用汽、局部房间采暖供热等。

• 流动作业：适合流动性单位使用，如建筑工地、野外作业等。

六、用户价值

1. 成本节约：高效节能设计，降低燃料消耗，减少运营成本。

2. 多功能性：一炉多用，满足用户多样化需求，提高设备利用率。

3. 操作简便：自然通风设计，无需额外动力设备，操作简便。

4. 安全可靠：严格的安全设计，确保锅炉运行安全。

5. 灵活移动：结构紧凑，可整体搬运，适合流动性单位使用。

七、售后服务承诺

• 安装指导：提供专业的安装指导服务，确保锅炉正确安装。

• 操作培训：为用户提供操作培训，确保用户能够熟练掌握锅炉操作技能。

• 定期维护：建议用户定期进行锅炉维护，确保锅炉长期稳定运行。

• 配件供应：提供原厂配件，确保维修质量。
